1-12米接閃桿（避雷針）制作圖及在屋面安裝圖

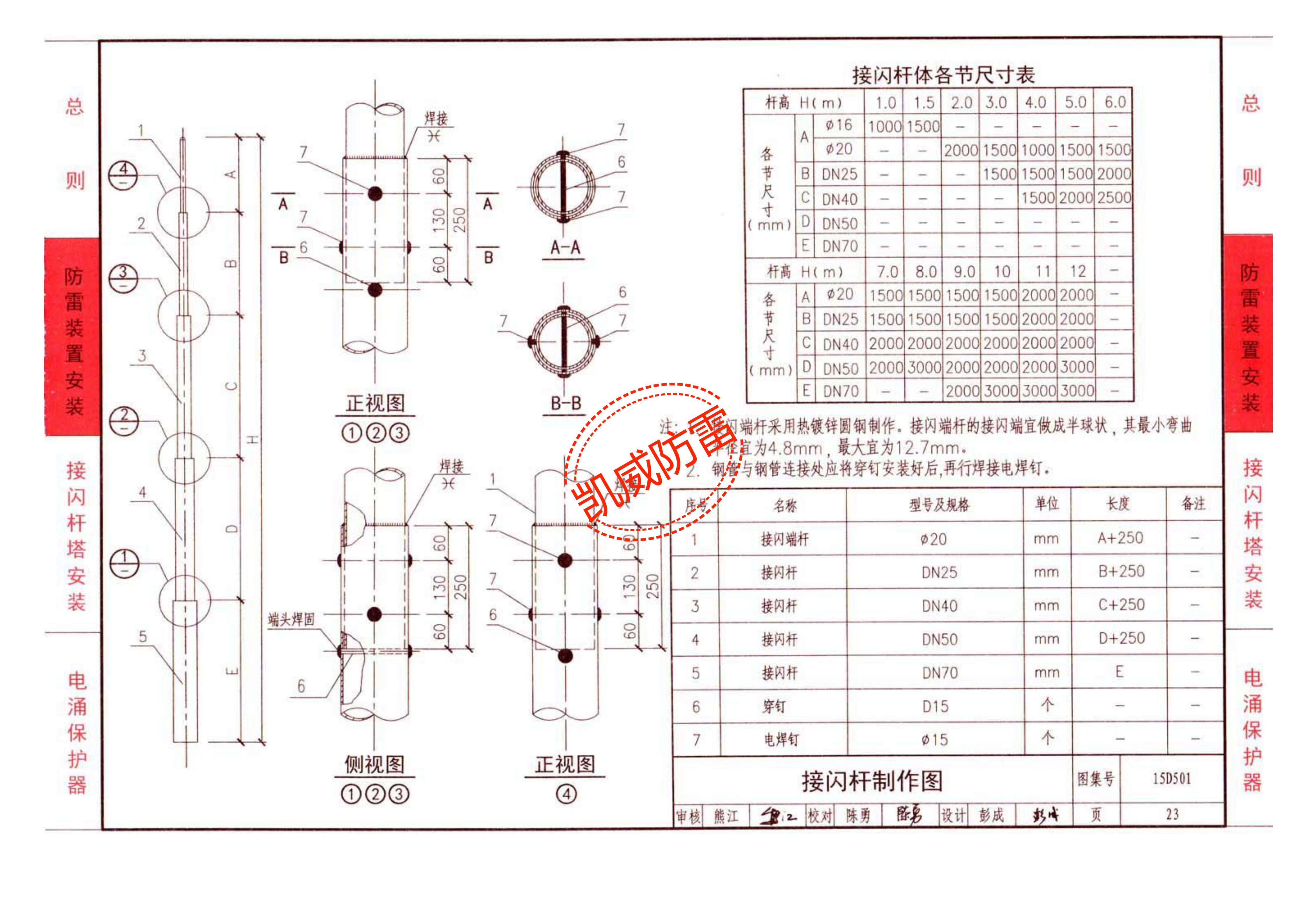

接閃桿制作圖，適用于1米/2米/5米/7米/10米/12米等高度，屬于簡易款，一般安裝在建筑物頂部；
風大的地區，需要加固（增大管徑、增加攬風繩等）;

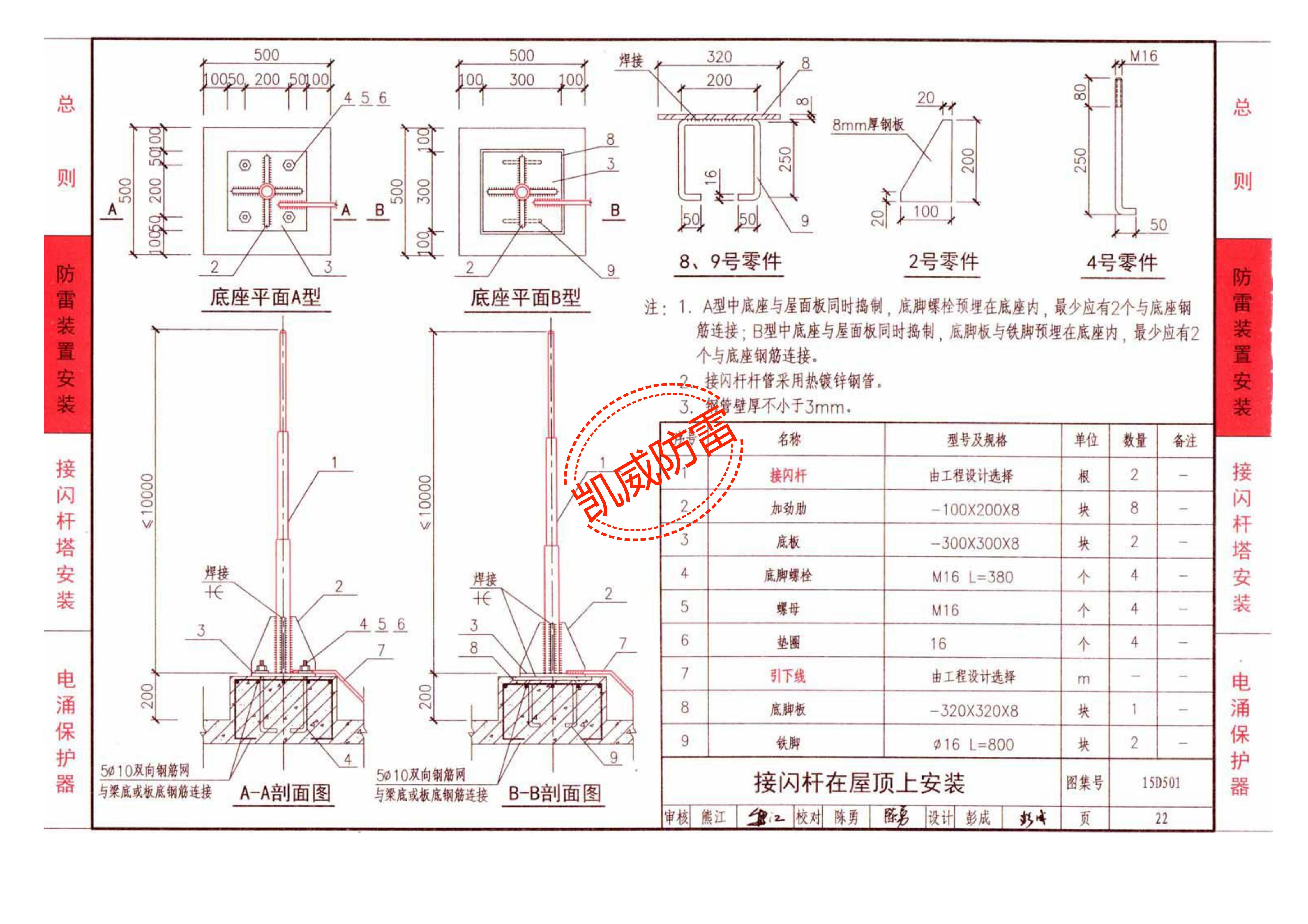

接閃桿在屋頂（屋面）上安裝圖，一般采用A型，使用地腳螺栓制作基礎。
圖紙來源于：國家建筑標準設計圖集《防雷與接地》15D501，用于技術交流。
