石油化工行業防雷電浪涌保護系統

發布時間：2019-06-27 來源：凱威防雷瀏覽量：次

雷電和浪涌保護系統

接閃器和避雷系統
雷擊和其他瞬態浪涌過電壓可能直接或者間接危及化工和石化工廠。根據ATEX指令，操作人員負責其工廠的安全。他們必須執行區域分配并評估爆炸風險。 OBO可以為每個應用提供正確的接閃器和避雷器系統。

測試安全
防雷組件符合IEC 62305（VDE 0185-305），并已根據國際和歐洲標準IEC 62561（VDE 0185-561）進行測試。它們在石油化工廠，罐倉庫或發電站的潛在爆炸區域對重要部件進行保護。煙囪，天線桅桿，通風管，水箱和系統的類似部件可以使用分離的和隔離的接閃器來保護。

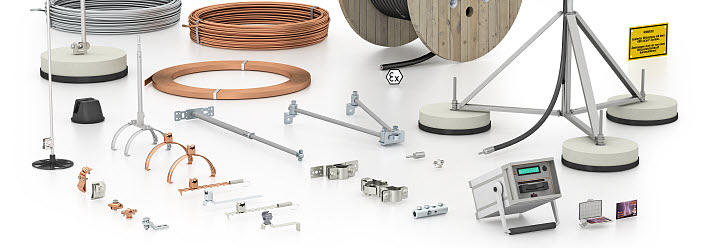

防雷系統

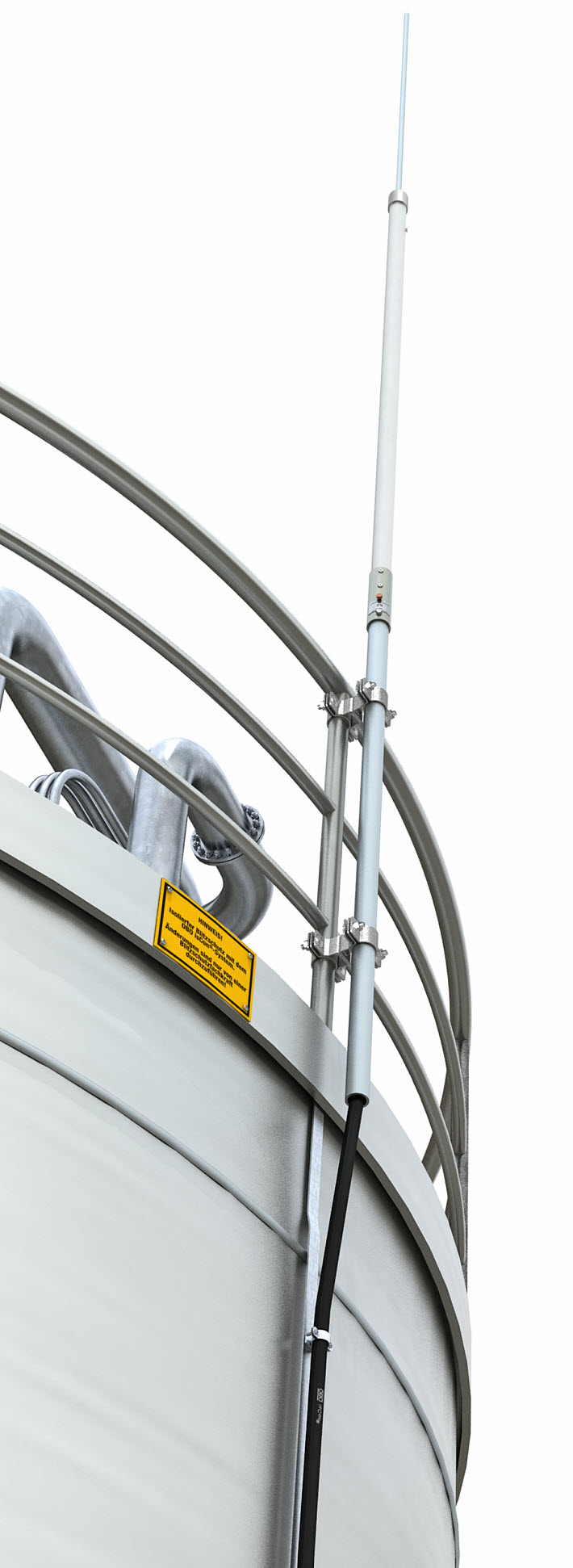

從接閃系統，絕緣引下線到接地地網，從沖擊點到接地系統，將雷電電流安全地無火花地引導入地。這意味著人和工廠同樣受到良好保護，免受雷電流的危險，防止火花形成和由此產生的火災。雷電電流沿著絕緣引下線OBOisCon®沒有危險火花。得益于有效的測試，isCon®引下線可用于潛在爆炸區域。

測試機構
·BET測試中心
·DEKRA (ATEX)

接地系統

工業廠房的接地系統
在工業廠房中，所有可用連接構成了接地系統無故障運行的基礎。密集的全局接地網格將電位差降低到最小。網格寬度尺寸可以根據結構系統而變化。

雷電流傳導到大地
接地系統將攔截的雷電流傳送到大地。此外，它們必須安全地避免電位差。整個接地系統包括保護人員和財產的保護接地，將雷電電流傳導到大地的防雷接地和電氣系統的功能接地。

網格寬度
由于技術和經濟原因，推薦網格寬度為20 x 20米。地面管道橋梁生產設施必須每30米建立一個接地系統。 OBO具有符合標準的接地系統，適用于每種應用的要求，用于根據IEC 62305（VDE 0185-305）的防雷接地和根據DIN 18014的接地系統。

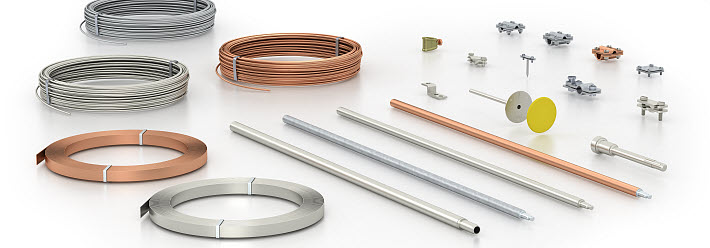

接地系統
·根據IEC 62561（VDE 0185-561）測試的部件
·適用于所有接地類型的解決方案。基礎接地，環形接地，深度接地和表面接地
·適用于所有應用的系統，從雷電保護到等電位連接

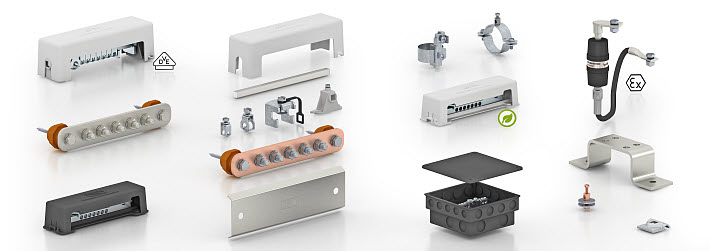

等電位連接系統和隔離火花間隙

安全防護防止電位差

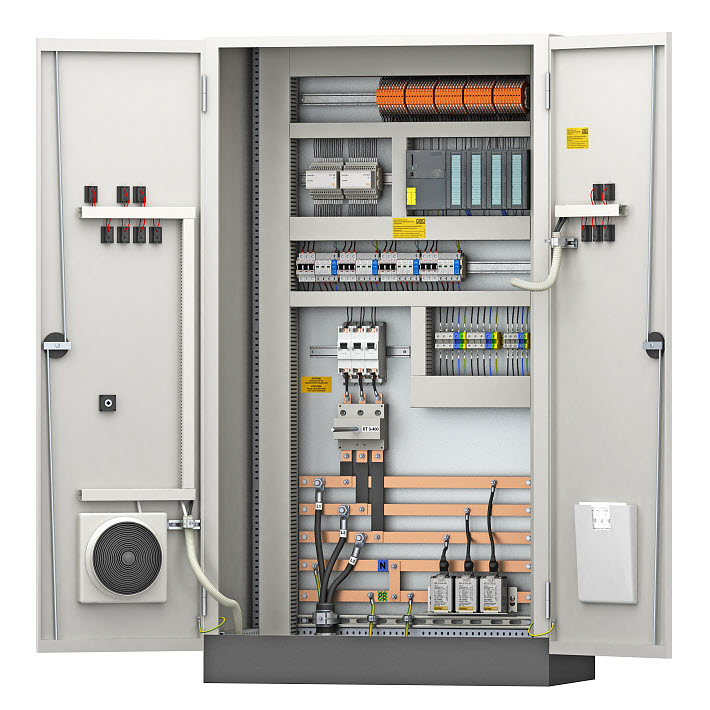

等電位連接系統確保雷電能量的安全分布。一旦系統出現電壓差，它們可以保護建筑物中的人和電氣系統和裝置免受于電擊。在雷擊的情況下，大約50％的雷電能量被捕獲到接地系統中。剩余的50％分布在等電位連接系統（內部防雷保護）上。特別是供配電系統和數據信息系統部分必須受到特別保護。

法定要求

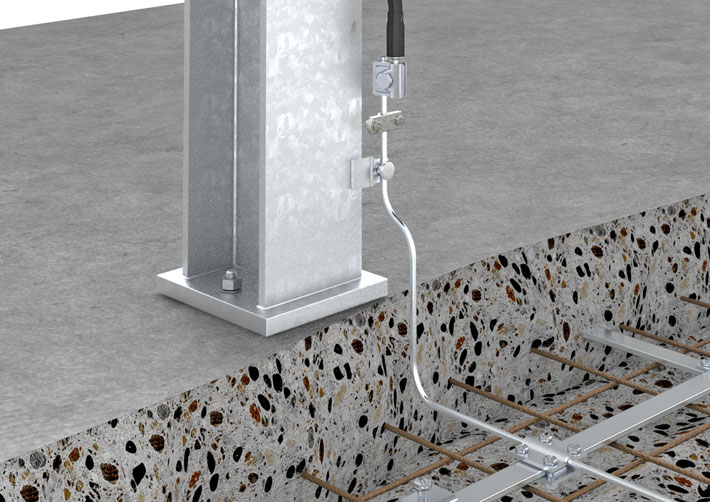

根據IEC 60364（VDE 0100-534）和IEC 62305（VDE 0185-305），必須在每個建筑中建立等電位連接系統。無論是新建建筑物或者是建筑物翻修都是強制性的。使用通過測試的OBO產品，可以通過金屬建筑基礎部件（如鋼筋或金屬外墻）集成創建網狀的等電位連接系統。針對電位差和電感耦合形成最佳保護。

潛在爆炸區域的等電位連接

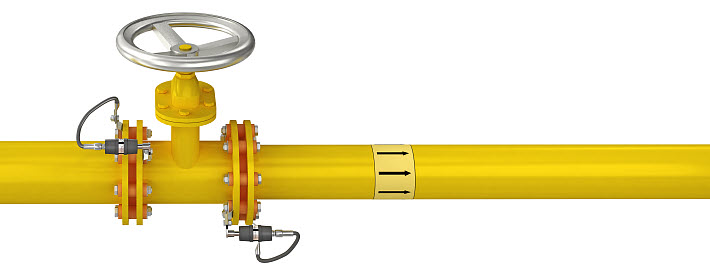

在具有潛在爆炸性氣體的地區，必須使用絕緣，密封的火花間隙，并經批準在潛在爆炸性區域使用，以進行等電位連接。 OBO Parex火花隙使系統部件免受腐蝕電流的影響，滿足在潛在爆炸區域連接的要求。

測試機構
·DEKRA (ATEX)
·DNV
·BET測試中心
·VDE
