滾球法避雷針保護范圍（保護半徑）計算方法 GB50057-2010

發布時間：2022-06-15 來源：凱威防雷瀏覽量：次

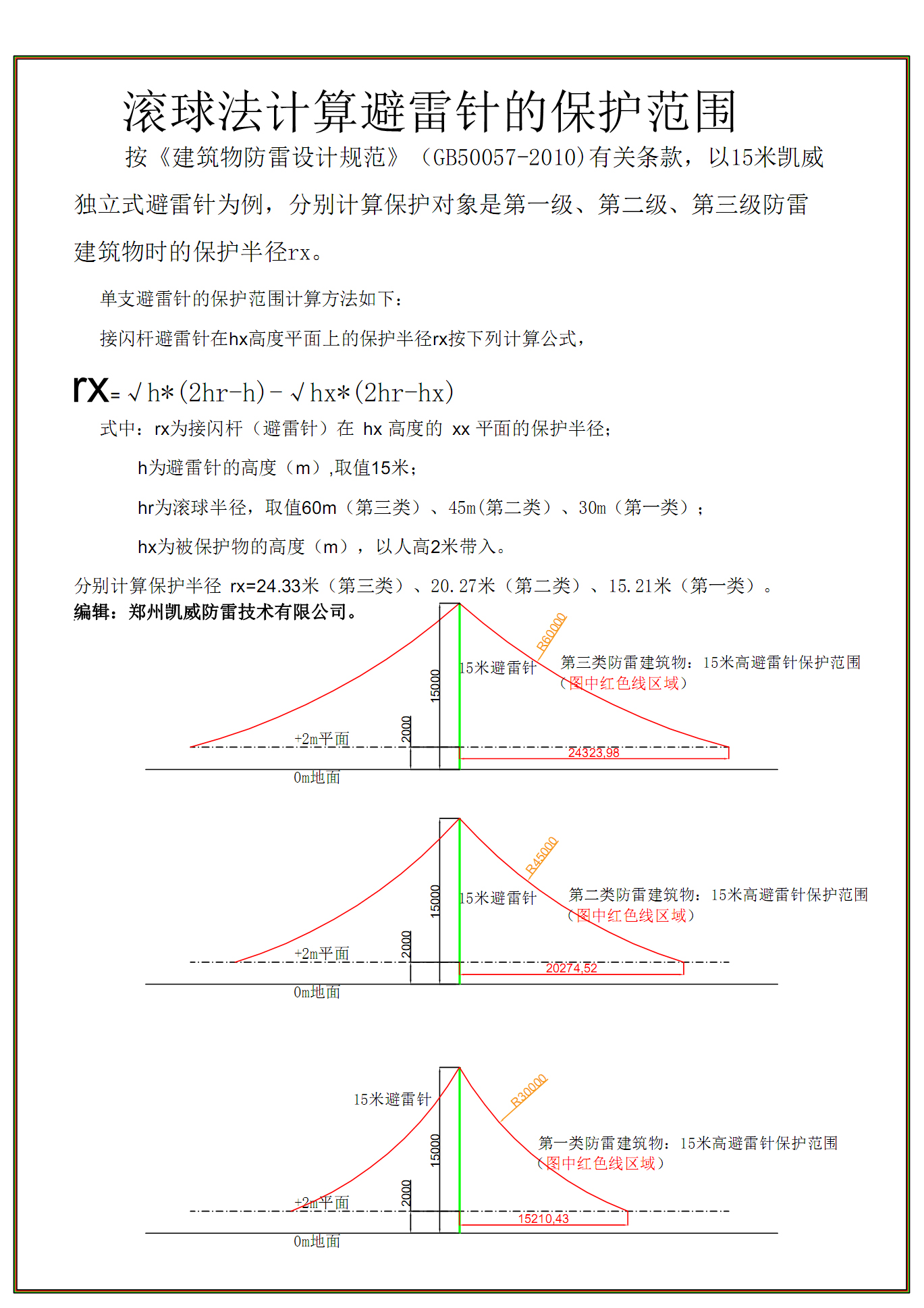

滾球法計算避雷針的保護范圍

按《建筑物防雷設計規范》（GB50057-2010)有關條款，以15米凱威獨立式避雷針為例，分別計算保護對象是第一級、第二級、第三級防雷建筑物時的保護半徑rx。

單支避雷針的保護范圍計算方法如下：

接閃桿避雷針在hx高度平面上的保護半徑rx按下列計算公式，

rx=√h*(2hr-h)-√hx*(2hr-hx)

式中：rx為接閃桿（避雷針）在 hx 高度的 xx 平面的保護半徑；

h為避雷針的高度,取值15米；

hr為滾球半徑，取值60m（第三類）、45m(第二類）、30m（第一類）；

hx為被保護物的高度，以人高2米帶入。

分別計算保護半徑 rx=24.33米（第三類）、20.27米（第二類）、15.21米（第一類）。

編輯：鄭州凱威防雷技術有限公司。

高清文件下載：避雷針15米保護范圍設計圖20220615 Model (1).pdf
