15米監控塔設計圖及基礎接地設計圖

發布時間：2025-09-02 來源：凱威防雷瀏覽量：次

15米監控塔說明

1、攝像機安裝高度約15米高。

2、根據需要可設置平臺、爬梯。

3、頂部承重<100kg。

4、本產品按客戶要求定做。

5、制圖:鄭州凱威防雷技術有限公司

6、具體細節請聯系溝通。

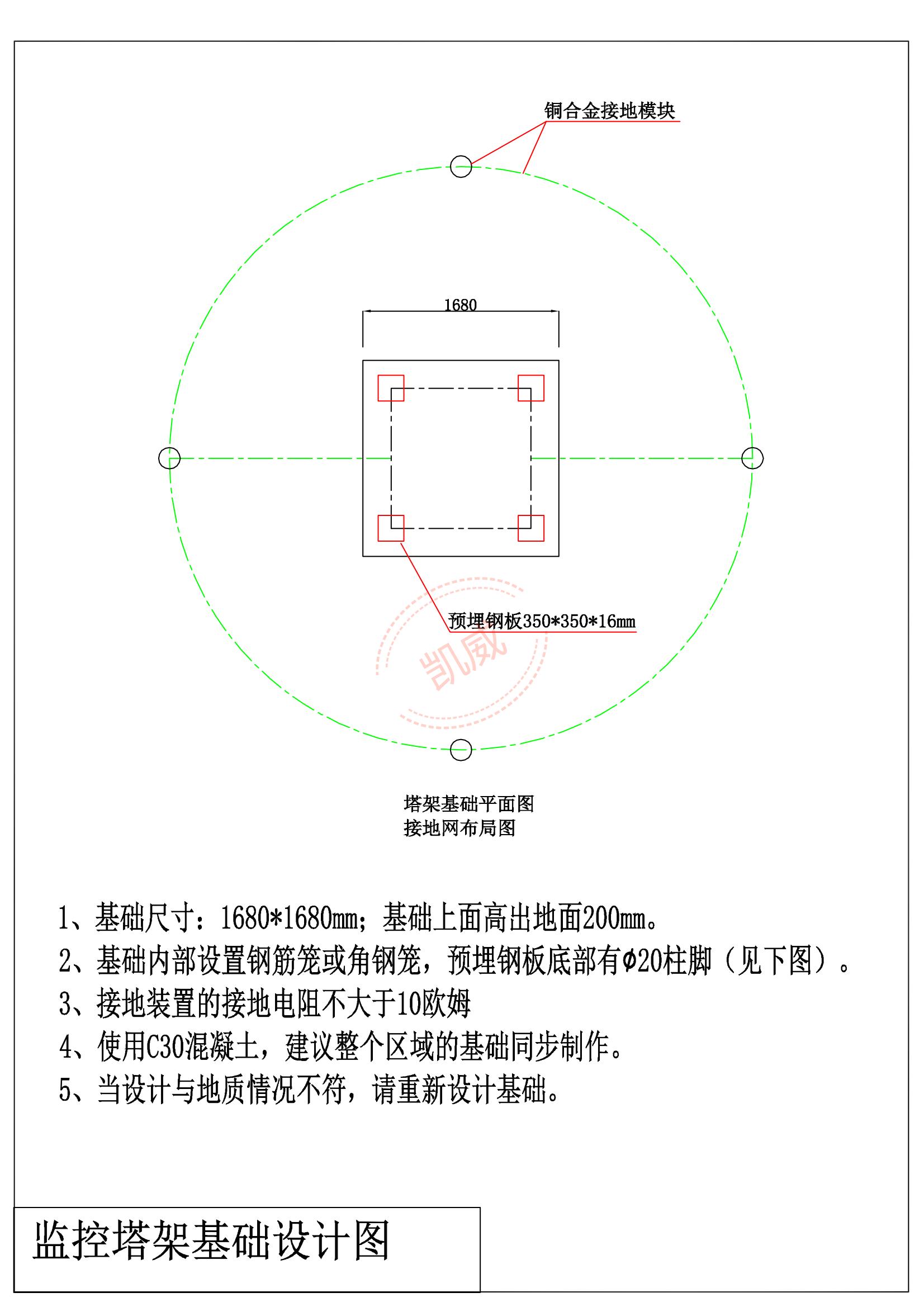

基礎說明：

1、基礎尺寸:1680*1680mm;基礎上面高出地面200mm。

2、基礎內部設置鋼筋籠或角鋼籠，預埋鋼板底部有φ20柱腳(見下圖)

3、接地裝置的接地電阻不大于10歐姆，使用鍍銅接地材料（接地模塊等）。

4、使用C30混凝土，建議整個區域的基礎同步制作。

5、當設計與地質情況不符，請重新設計基礎。
