11米避雷針 GH-1 GH-3

11米避雷針設計圖接地網制作 GH-3 GH-4 高度：11米，型號:0.4KN/M2；GH-1,GH-2 型號:0.7KN/M2；GH-3,GH-4 材質：Q235B鋼熱鍍鋅，針尖選配304不銹鋼材質；基礎型號：JD-2，安裝方式：吊車吊裝，底部地腳螺栓固定；用途：需要獨立避雷針的場所；重量：459KG；特點：外表美觀，安裝簡單，抗風性強，壽命大于30年。接地：接地電阻不大于10歐姆，使用PTD-3型接地模塊和DXG-S50接地線。

咨詢熱線：0371-63760001

立即咨詢其他咨詢

詳細信息

11米避雷針設計圖接地網制作 GH-3 GH-4

高度：11米，
型號:0.4KN/M2；GH-1,GH-2
型號:0.7KN/M2；GH-3,GH-4
材質：Q235B鋼熱鍍鋅，針尖選配304不銹鋼材質；
基礎型號：JD-2，安裝方式：吊車吊裝，底部地腳螺栓固定；
用途：需要獨立避雷針的場所；重量：459KG；
特點：外表美觀，安裝簡單，抗風性強，壽命大于30年。
接地：接地電阻不大于10歐姆，使用PTD-3型接地模塊和DXG-S50接地線。
具體參數請查看圖紙。

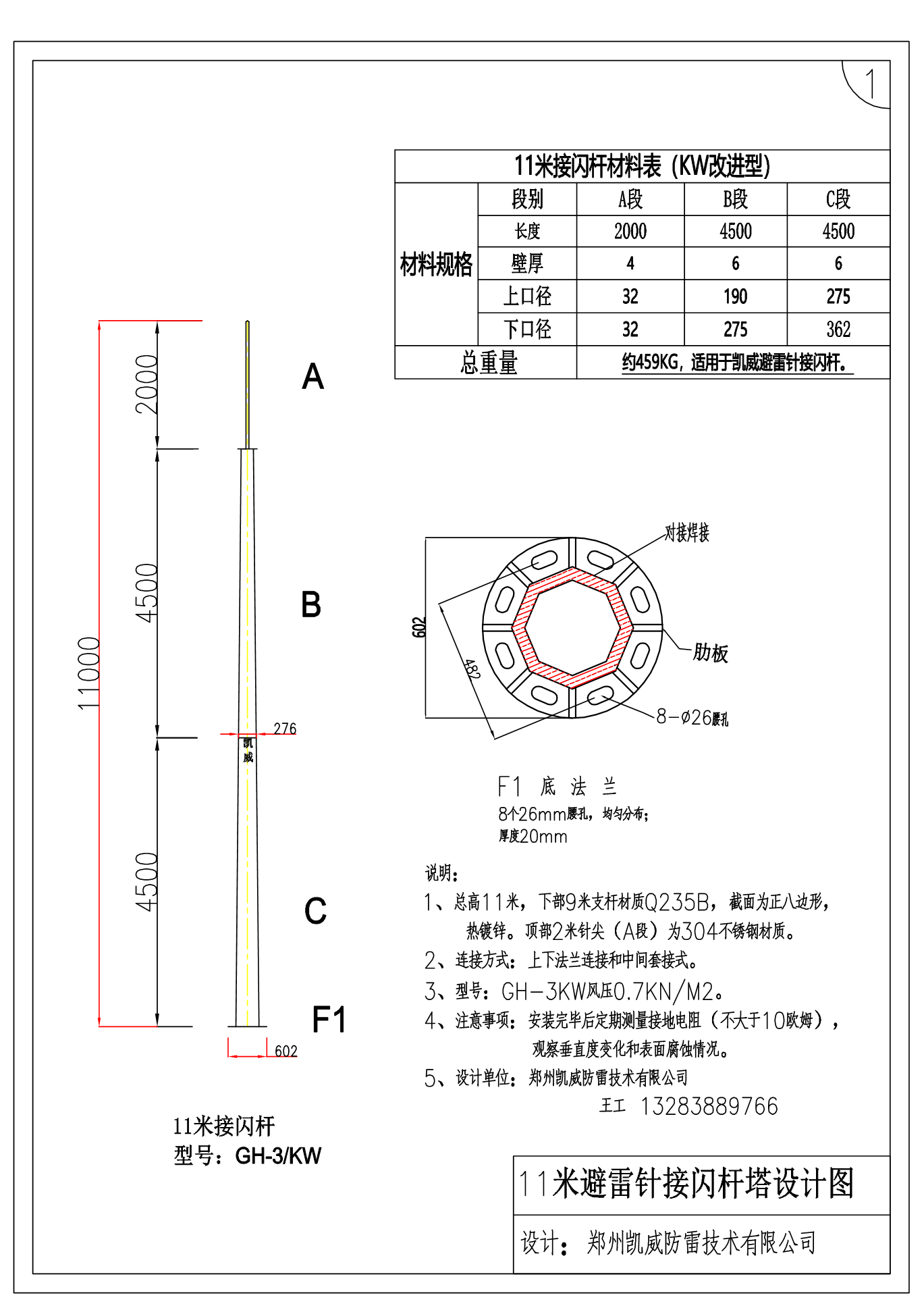

11米避雷針設計圖紙(1)

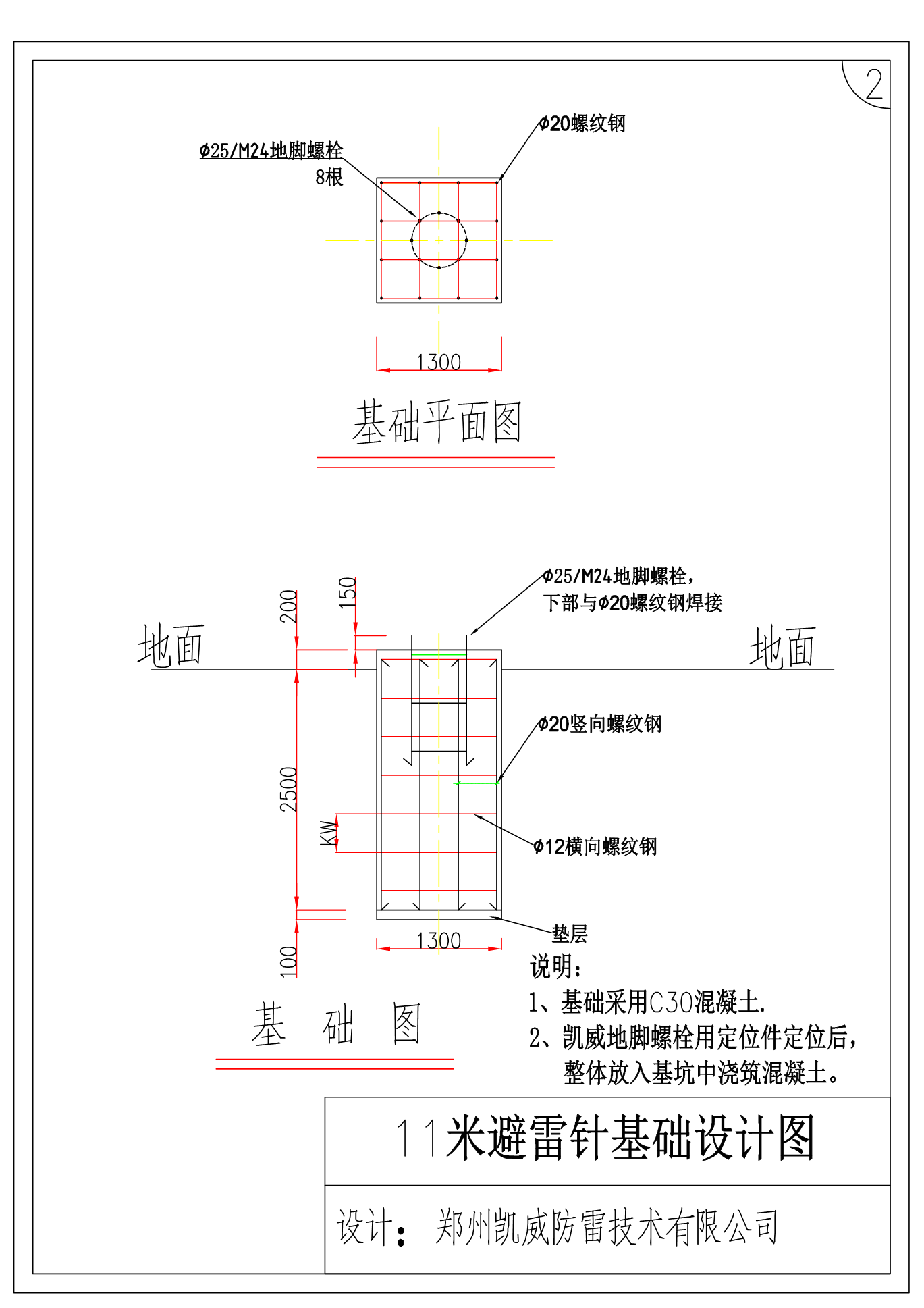

11米避雷針設計圖紙(2)

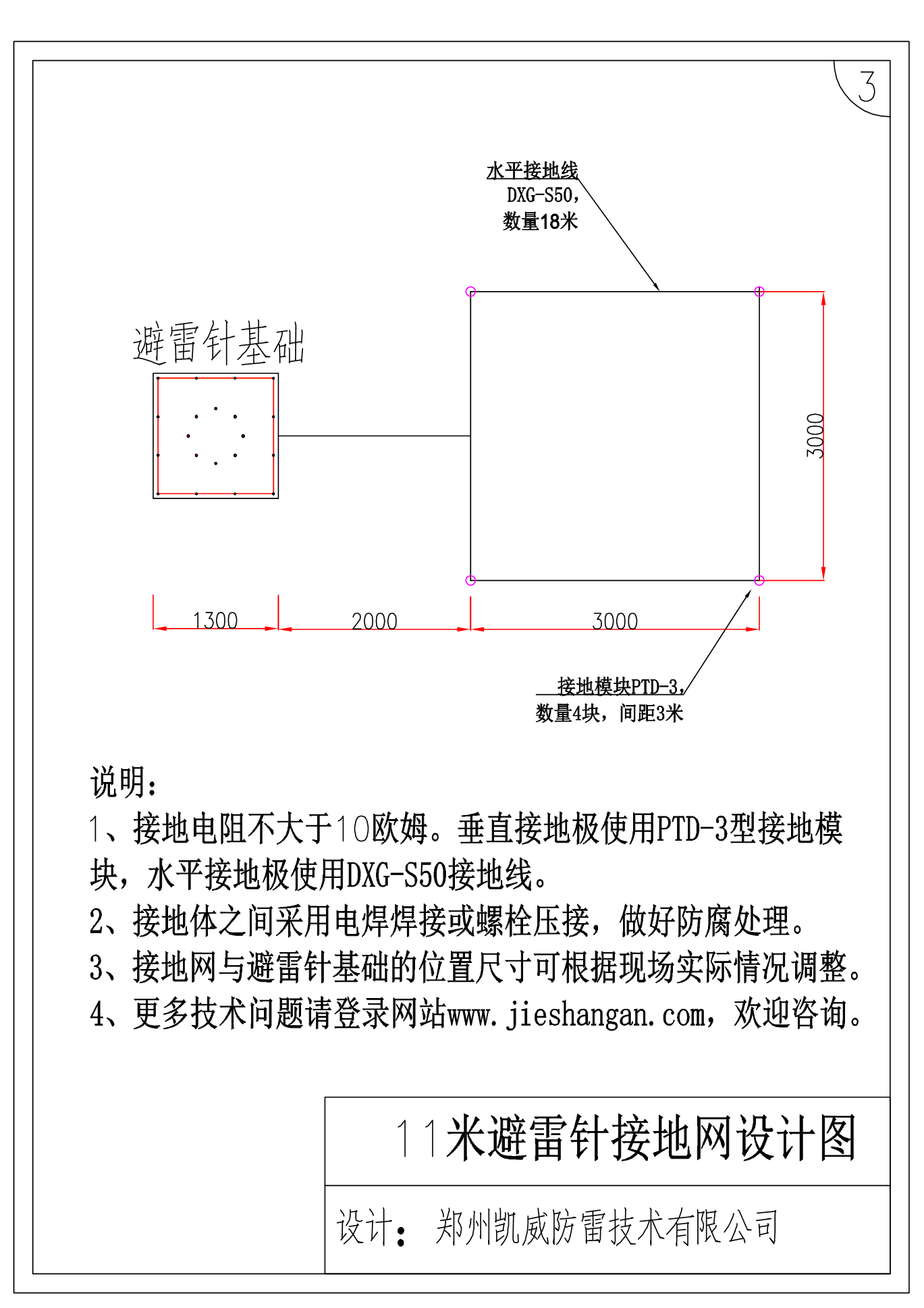

11米避雷針設計圖紙(3)

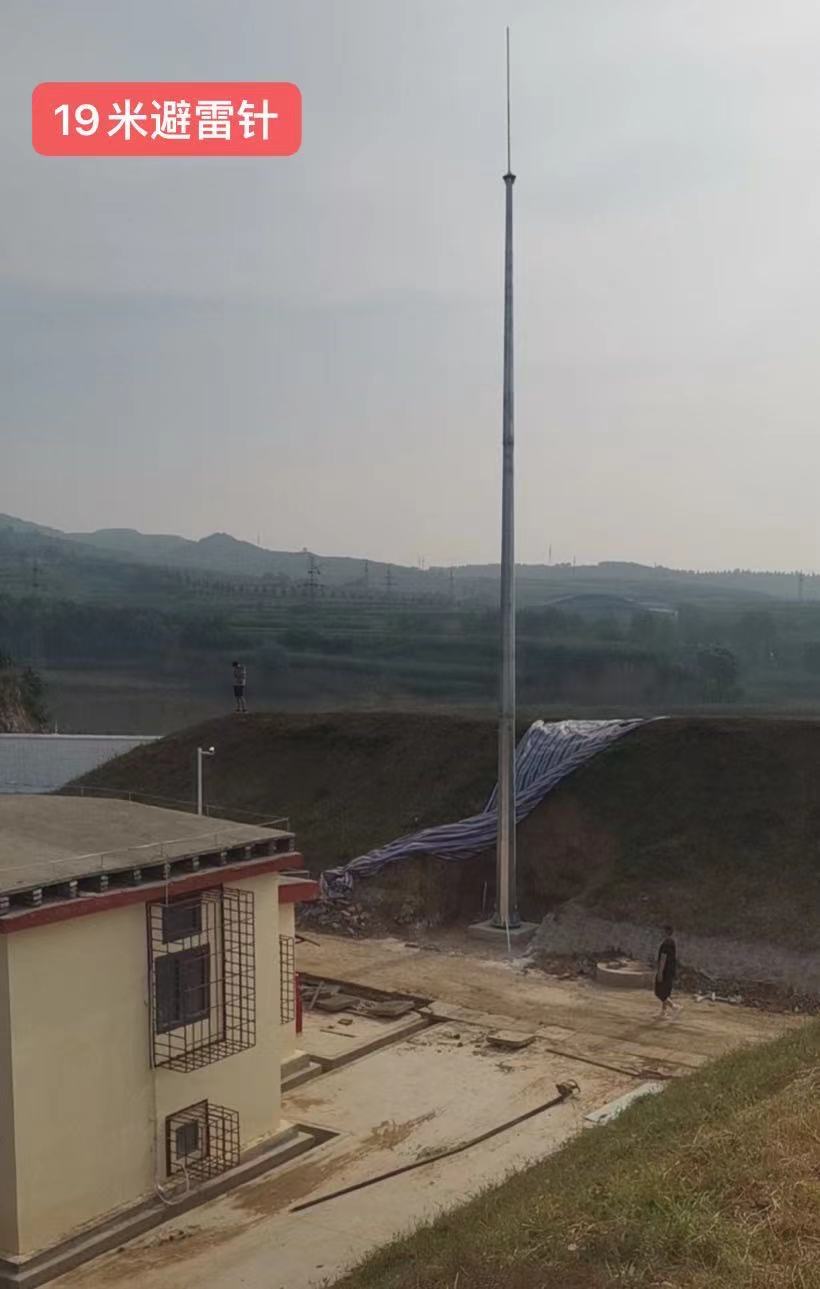

安裝案例如下圖：

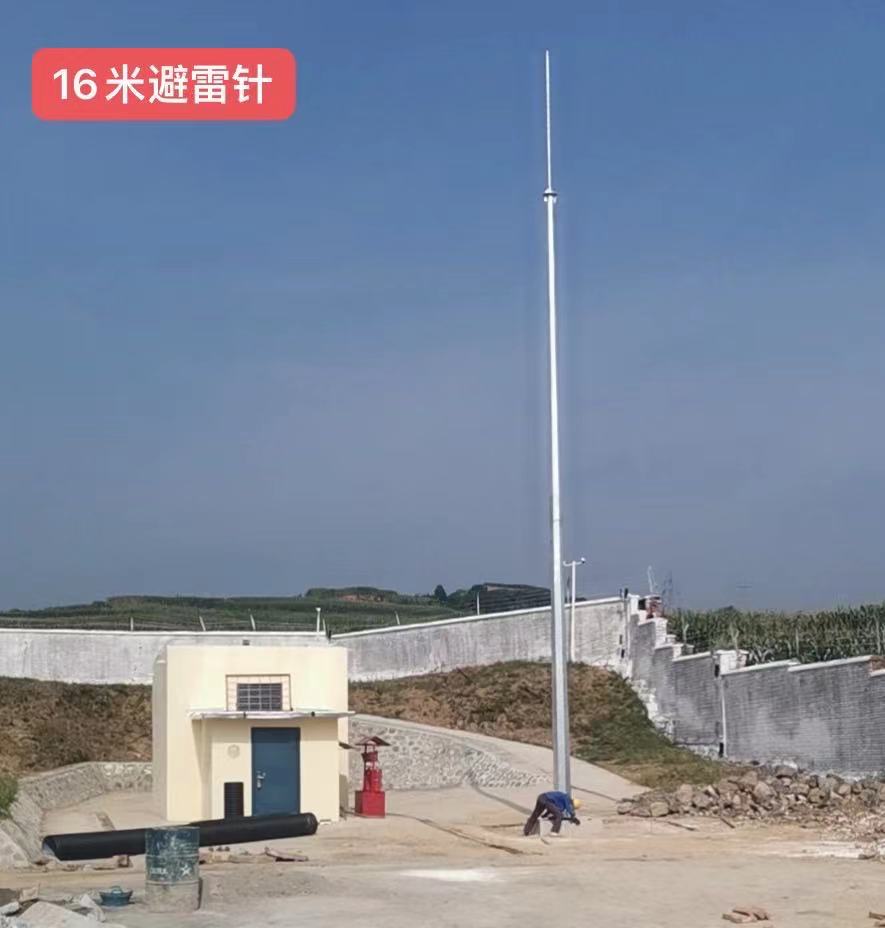

圖：16米避雷針，11米避雷針外觀一樣，只是高度不同。
11米避雷針整套設計圖紙：11米鋼管避雷針和基礎設計圖20210825.pdf

5447fbcfd289c3cbf354c04c1ac7b14f.pdf (284.97 KB)
